Első mérföldkő
- 1. SZAKIRODALOM FELDOLGOZÁSA
- 1.1. BEVEZETÉS
- 1.2. ELŐFELDOLGOZÓ MŰVELETEK
- videó képkockákra való bontása
- él detektálás ( Canny éldetektorral)
- Hough transzformáció
- képátméretezés
- küszöbértékes szűrés
- 1.3. AJTÓ DETEKTÁLÁS SORÁN FIGYELEMBE VETT PARAMÉTEREK
- 1.3.1. OLDALAK ARÁNYA
- 1.3.2. FALTÓL VALÓ ELTÉRÉS
- 1.3.3. KILINCS
- 1.4. LÉPCSŐ DETEKTÁLÁS
- 1.4.1. OLDALAK ARÁNYA
- 1.4.2. LÉPCSŐFOKOK PÁRHUZAMOSSÁGA
- 1.4.3. LÉPCSŐFOKOK TÉRBELI ELHELYEZKEDÉSE
- 2. VÁLASZTOTT MÓDSZEREK
- 2.1. IMPLEMENTÁCIÓ OPENCV-BEN
- 2.2. MEGOLDÁS MATLAB-BAN, CNN SEGÍTSÉGÉVEL
- 3. VÁLASZTOTT MÓDSZEREK KÖLTSÉGTERVE
- 3.1. HARDVER KÖLTSÉG
- 3.2. SZOFTVER KÖLTSÉG
A feladat alapötlete egy SSIP konferenciás Zernike momentumokat használó feladat megoldásán alapul [1], a célfeladat ki lett bővítve, mivel nemcsak a képek csoportba sorolását kell elvégezni, hanem videófelvételen külön-külön meg kell címkézni az egyes ajtókat illetve a lépcsőket. A problémával külön-külön több publikáció is megjelent [1-10], ezért a problémát két részre bontva oldjuk meg külön foglalkozunk az ajtó és a lépcső detektálásokkal, valószínűleg az eltérő geometriai paraméterek miatt nincs jelen a szakirodalomban a két detektálás egyidejű megoldása. A probléma egyébként a robotnavigációs terület egyik sokat kutatott területe, több publikáció is megjelent ajtó detektálással foglal-kozó robot navigációs rendszerekről [2 - 7] illetve lépcső detektálással foglalkozó navigációs rendszerekről [8-10], éppen ezért is választottuk ezt a témát, mint mérnökinformatikus mesterképzéses hallgatók. A szakirodalomban lévő publiká-ciók alapján a 90%-os detektálási hatékonyság már jónak mondható.
A szakirodalomban található cikkek a képeken az alábbi képfeldolgozó műveletek végzik el:
A küszöbérték szűrés a későbbi felhasználástól függően történik, sok esetben egyszerű bináris képpé alakítják az előfeldolgozás során a képes, egyes algoritmusok azonban a kép részletes eloszlást is figyelembe veszik,aminek elő-nye a több információ,hátránya pedig a nagyobb számítási igény.
Az ajtók ezenkívül meghatározott vertikális és horizontális arány intervallummal rendelkeznek, amely több információ kiegészítve jól felhasználható a detektálásukra. [5, 7]
A faltól való megkülönböztetésre hisztogram alapú módszereket is használnak. Ezenkívül egyes esetekben kihasznál-ható, hogy az ajtó nem párhuzamos a fal felülettel, hanem a tokozási kialakítás függően egy kicsit bentebb vagy kintebb helyezkedik el, szerencsés esetekben a tok és a küszöb vonala is detektálható [5].
Speciális geometriai adatként figyelembe lehet venni, hogy minden ajtó rendelkezik kilinccsel. Kétféle alapvető kilincs típust különböztethetünk meg a kerek alakú körkilincs, illetve a fogantyúval rendelkező szögletes. Ezek a különböző kilincsek detektálhatóak egy adott ROI-n belül [2].
A lépcsők jól lehatárolható vertikális és horizontális arány intervallummal rendelkeznek, ami további információkkal ki-egészítve jól felhasználható a detektálásukra. [4] Egy lépcsőtől mindenképpen elvárható, hogy a szélessége mindképpen nagyobb legyen, mint a magassága és a mélysége.
A lépcsőktől elvárható, hogy a lépcsőfokok egymással párhuzamosak legyenek, és a valóságban általában közelítőleg azonos mélységgel rendelkeznek [4,8].
A lépcsőktől elvárható, hogy a valóságban azonos magasságúak legyenek, tehát a lépcső szegletekre illeszthető legyen egy állandó meredekségű görbe (egyenes). Ezenkívül az egyes lépcső fok hisztogramjaiból is nyerhető ki a lépcsőfokokra vonatkozó információ, amelyből a lépcső iránya is meghatározható. [9]

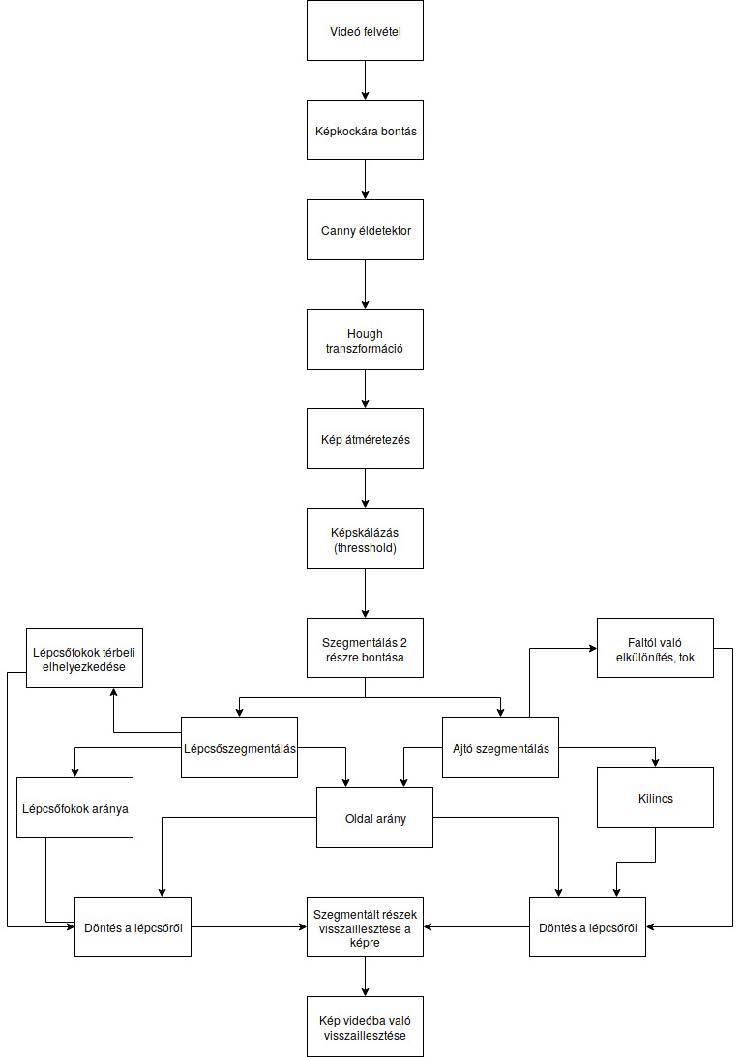

Az áttekintett szakirodalom alapján az egyik lehetséges választott módszer folyamatábrája a következő:
Egyes megoldások nemcsak az adott kép geometriáját vesznek figyelembe, hanem egy tanító adatbázis alapján határoz-zák meg a szegmentálásnál használt paraméterek értékeit [1, 3, 5, 10], ha nem kapunk elég jó eredményt, akkor ilyen statisztika vizsgálatokkal, illetve a paraméterek megfelelő súlyozással kiegészítjük az algoritmust.
Az ajtónál a kilincs és a tokozás illetve a lépcsőfokok térbeli elhelyezkedésének figyelembevételétől eltekintünk abban az esetben, ha a használatuk során nem kapunk jobb eredményt vagy pedig azok nélkül is jó eredményt kapunk a tesz-teken.
A fentebb említett képfeldolgozást használó módszer mellett a szakirodalmak alapján szem előtt tartunk egy olyan módszert is, mely a gépi tanulást (deep learning) használja a címkék létrehozásához. A megoldás során a tanuló algo-ritmusok közül CNN-t (convolutional neural network), azaz konvolúciós neurális hálót használnánk.
Ehhez a MATLAB-hoz elérhető „Deep Learning for Computer Vision with MATLAB” példát vennénk alapul. A módszer során elengedhetetlen egy kellő számú tanuló adatbázis, mely mintaképeket tartalmaz különböző ajtó- illetve lépcső változatokról. Ezek alapján taníthatjuk az algoritmusunkat. Elérhető egy kellően nagy méretű (1,2 millió címkézett nagyfelbontású kép, 1000 kategóriában) képi adatbázis, az ImageNet, melyet az általunk készített képekkel kibővíthe-tünk, és felhasználhatjuk a megoldás során.
Segítségünkre lehet továbbá a [12]-es szakirodalomban bemutatott MatConvNet, mely szintén hasonló feladatot való-sít meg.
Amennyiben a neurális hálós megoldás túlzottan erőforrásigényes lenne, úgy a döntéshez használhatunk döntési fát is.
A módszerek egyike sem igényli különleges hardver eszköz beszerzését. A mindennapokban használt kamerák, fényké-pezőgépek, mobiltelefon kamerák által készített felvételek a célnak megfelelnek.
Az implementációhoz használt OpenCV a 3 pontos (revidiált) BSD licenszt használ, a licenc részletes leírása az alábbi linken található:
http://opencv.org/license.html
Az operációs rendszerként használt Ubuntu illetve a használt c++ fordító pedig GNU GPL és GNU LPGL licenszek alá esnek, részletes információ:
https://www.ubuntu.com/about/about-ubuntu/licensing
A MATLAB-os megoldás során a költségtervbe bele kell foglalnunk a MATLAB szoftver árát, mely egyetemi hallgatók-nak 35 EUR áron érhető el, ugyanakkor a standard verzió 2000 EUR:
https://www.mathworks.com/pricing-licensing.html?prodcode=ML&intendeduse=comm
